A 冷凍庫用温度膨張弁は、現代の冷凍システムにおいて最も重要なコンポーネントの 1 つです。蒸発器に入る冷媒の量を制御し、適切な過熱度を維持し、冷却効率を向上させ、液体冷媒の戻りによる損傷からコンプレッサーを保護します。この記事では、冷凍専門家や機器の購入者がより適切な意思決定を行えるよう、冷凍機熱膨張弁の動作原理、利点、用途、メンテナンス要件、選択の考慮事項について説明します。
目次
冷凍庫用熱膨張弁がなぜ重要なのか?
冷凍庫システムには、冷凍食品、医薬品、実験材料、その他の温度に敏感な製品を保存するための正確な温度制御が必要です。冷凍庫用温度式膨張弁は、蒸発器の冷却要求に応じて冷媒の流れを調整するという重要な役割を果たします。
正確な冷媒制御がないと、冷凍システムで冷却不足、過剰なエネルギー消費、温度の不安定、コンプレッサーの故障などの問題が発生する可能性があります。膨張弁は、冷媒の供給と熱吸収効率のバランスを保つスマートな調整装置として機能します。
単純な絞り装置と比較して、高品質の熱膨張弁はより優れた調整能力を提供します。負荷の変化に自動的に対応するため、冷凍庫はさまざまな使用条件下でも安定した運転を維持できます。
冷凍庫用の熱膨張弁はどのように機能しますか?
熱式膨張弁の動作原理は、冷媒の圧力と温度変化を制御することに基づいています。このバルブは凝縮器と蒸発器の間に設置され、蒸発器に入る前に高圧の液体冷媒を低圧の混合物に減圧します。
動作中、エバポレーター出口に取り付けられた感知バルブが温度変化を検出します。蒸発器がより多くの冷媒を必要とする場合、バルブはより広く開きます。必要な冷却能力が低い場合、バルブは冷媒の流れを減らします。
| 作業ステージ | 関数 | 効果 |
|---|---|---|
| 高圧冷媒がバルブに流入 | バルブは冷媒の流路を制御します | 膨張用の冷媒を準備します |
| 減圧 | 液体冷媒が低圧混合物に変化 | 冷却効果を生み出します |
| 蒸発器の動作 | 冷媒は冷凍庫スペースから熱を吸収します | 低温を維持します |
| 過熱度調整 | 冷媒量を調整するバルブ | コンプレッサーを保護します |
この自動調整機能により、温度膨張弁は温度の安定性が重要な冷凍庫に特に適しています。

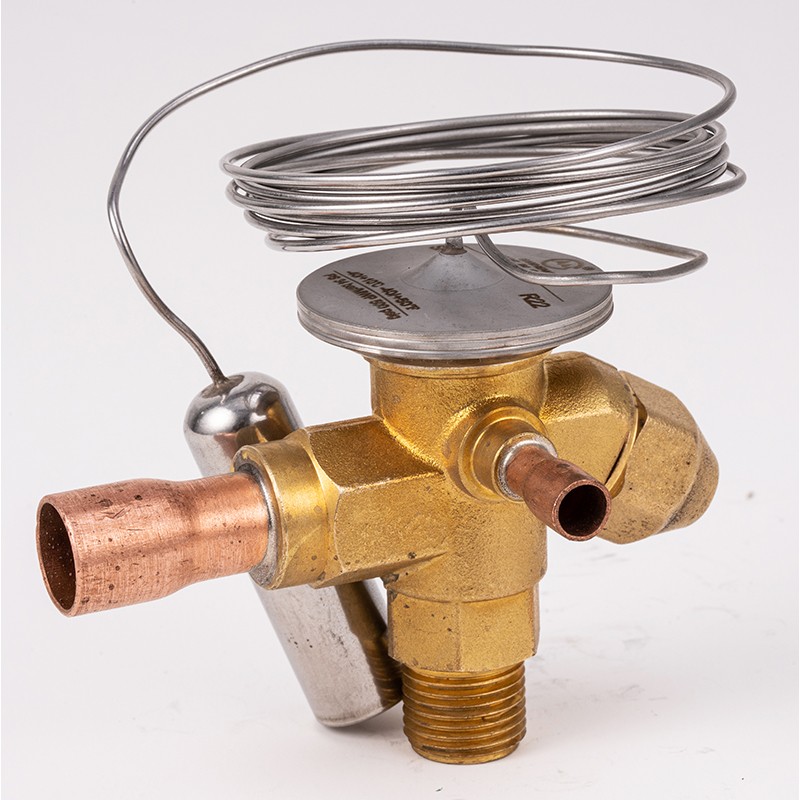

冷凍機膨張弁の主な構造と構成部品
温度式膨張弁の内部構造を理解することは、製品の品質と性能を評価するのに役立ちます。信頼性の高いバルブは、通常、連携して動作する複数の精密コンポーネントで構成されています。
- バルブ本体：機械的サポートと冷媒流路を提供します。
- ダイヤフラム:圧力変化に反応してバルブの動きを制御します。
- 感知電球:エバポレーター出口温度を検出します。
- スプリング機構:開く力を調整するのに役立ちます。
- 針とシート：冷媒の流れを正確に制御します。
これらのコンポーネントの製造精度は、バルブの感度、漏れ防止、長期信頼性に直接影響します。寧波三恒冷凍自動制御部品有限公司は、安定した性能と精密な製造技術を備えた冷凍自動制御部品の生産に重点を置いています。
高品質の熱膨張バルブを使用する主な利点
1. 冷却効率の向上
膨張弁を適切に選択すると、蒸発器に適切な量の冷媒が確実に供給されます。これにより、熱交換効率が向上し、冷凍庫がより早く目標温度に到達できるようになります。
2. エネルギー消費量の削減
冷媒の流れが正確に制御されると、コンプレッサーを過剰に動作させる必要がなくなります。これにより電力使用量が削減され、運用コストが削減されます。
3. 優れた温度安定性
冷凍庫用途では、多くの場合、厳密な温度制御が必要になります。熱式膨張弁は、環境条件が変化した場合でも、安定した冷却性能を維持するのに役立ちます。
4. コンプレッサーの保護
コンプレッサーに流入する冷媒が多すぎると、液戻り損傷が発生する可能性があります。膨張弁は適切な過熱レベルを維持し、コンプレッサーの安全性を向上させます。
| 利点 | 冷凍システムへの影響 |
|---|---|
| 正確な冷媒制御 | 全体的な冷却性能を向上させます |
| 安定した過熱度制御 | コンプレッサーの動作を保護します |
| 自動調整 | 変化する冷却負荷に対応 |
| 高い信頼性 | 機器の寿命を延ばします |
冷凍庫に適した熱膨張弁を選択するにはどうすればよいですか?
正しい膨張弁を選択するには、いくつかの技術的要素を考慮する必要があります。不適切なバルブを使用すると、冷凍性能が低下したり、システムが不安定になったりする可能性があります。
- 冷媒の種類:冷凍システムで使用される冷媒との適合性を確認してください。
- 冷却能力:蒸発器の容量に合わせてバルブを選定してください。
- 動作温度範囲:冷凍庫の用途が異なれば、必要な温度設定も異なります。
- 接続サイズ:入口と出口の寸法が冷凍システムと一致していることを確認してください。
- 素材の品質:耐腐食性と耐久性のある材料を選択してください。
専門メーカーは、お客様がアプリケーション要件に応じて適切なモデルを選択できるよう技術サポートを提供します。
冷凍庫膨張弁の一般的な問題と解決策
| 問題 | 考えられる原因 | 解決 |
|---|---|---|
| 冷凍庫の温度が高すぎる | 冷媒流量不足またはバルブの詰まり | チェックバルブの状態と冷媒システム |
| コンプレッサー液戻り | バルブ開度が大きすぎる | 膨張弁を調整または交換する |
| 不安定な冷却 | バルブの選択が間違っている | 適切なバルブ仕様を選択してください |
| 高いエネルギー消費 | 冷媒調整が不十分 | バルブの作動効率を検査する |
冷凍システムにおける熱膨張弁の応用
温度式膨張弁は、正確な冷却制御が要求されるさまざまな冷凍機器に広く使用されています。
- 業務用ディスプレイ冷凍庫
- 工業用冷凍装置
- 冷蔵倉庫システム
- 医療用冷凍装置
- 食品加工用冷凍システム
- スーパーマーケットの冷凍庫
安定した冷媒の流れを維持する能力は、信頼性とエネルギー効率を必要とする用途に不可欠です。
バルブの耐用年数を延ばすためのメンテナンスのヒント
- 冷媒システムの圧力と温度を定期的に検査してください。
- 汚染を防ぐために、冷凍システムを清潔に保ちます。
- 感知球の取り付け位置を確認してください。
- 異常な温度変動を監視します。
- 損傷したコンポーネントは直ちに交換してください。
定期的に点検することで予期せぬ故障を防ぎ、冷凍庫の性能を長期間安定して維持できます。
よくある質問
冷凍庫の温度膨張弁の機能は何ですか?
温度式膨張弁は、蒸発器への冷媒の流れを制御し、適切な過熱度を維持し、冷却効率を向上させ、コンプレッサーを損傷から保護します。
なぜ冷凍庫には膨張弁が必要なのでしょうか?
温度の安定性は製品の品質とエネルギー消費に直接影響するため、冷凍庫には正確な冷媒制御が必要です。
冷凍庫の膨張弁はどのくらいの頻度で交換する必要がありますか?
交換は、動作条件、システムのメンテナンス、およびコンポーネントの品質によって異なります。定期的な検査は、交換が必要な時期を判断するのに役立ちます。
熱式膨張弁が故障する原因は何ですか?
一般的な原因には、汚染、不適切な取り付け、冷媒の問題、機械的摩耗、不適切なバルブの選択などがあります。
結論
冷凍庫用温度膨張弁は、冷凍効率、温度安定性、システムの信頼性を決定する重要な部品です。冷媒の流れを正確に制御することで、冷凍庫の冷却性能を向上させながら、エネルギー消費を削減し、コンプレッサーを保護します。
高品質の冷凍制御コンポーネントを入手するには、信頼できるメーカーを選択することが不可欠です。寧波三恒冷凍自動制御部品有限公司は、さまざまなアプリケーション要件を満たすように設計されたプロフェッショナルな冷凍自動制御ソリューションを提供します。
信頼性の高い熱式膨張弁とカスタマイズされた冷凍ソリューションについては、お問い合わせ今すぐプロジェクトの要件について話し合い、専門的なサポートを受けてください。
